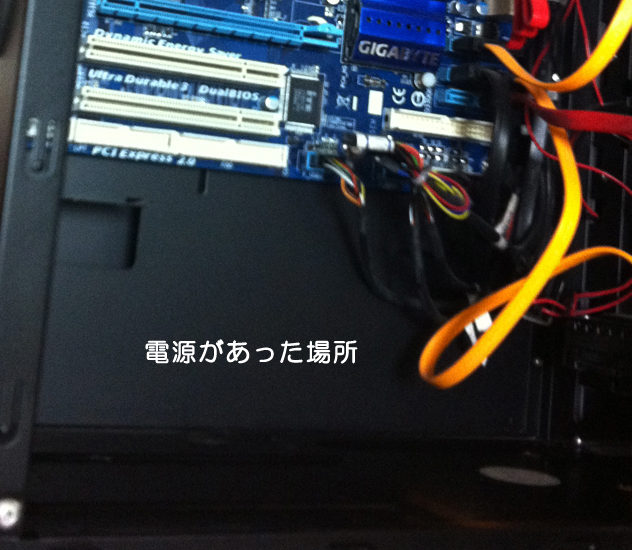

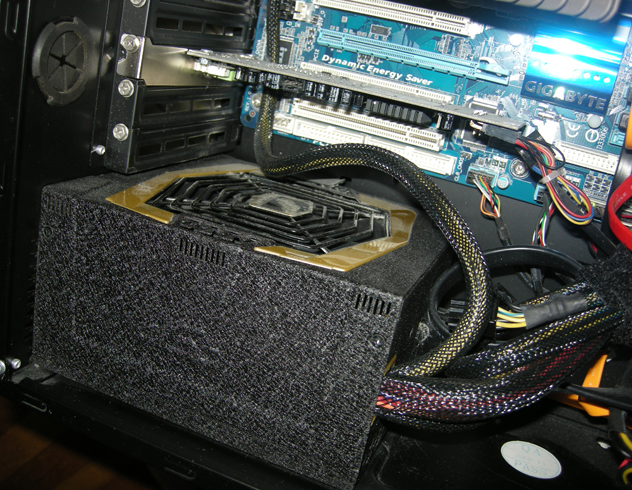

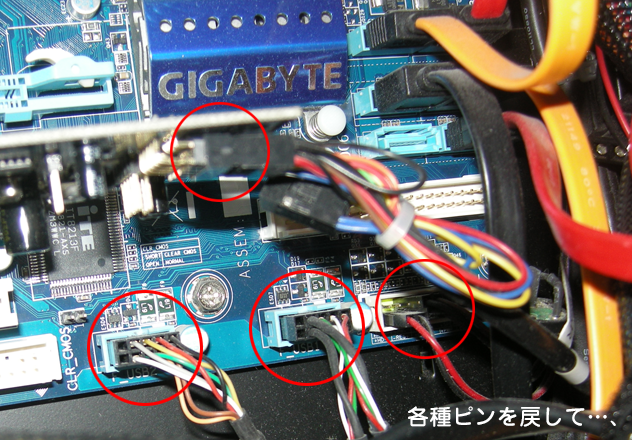

パソコンの電源ユニットの交換方法を超分かりやすく解説！ポイントをおさえれば簡単です!!

2020年 6月 4日（木）更新

交換用の新しい電源ユニットを買う時に抑えておきたい知識

とりあえず以下にまとめる電源ユニットの知識なしに電源ユニットを買ったり取り付けようとするのはちょっと無謀です。

間違った電源ユニットを選んでしまうと、例えば電力不足で動かなかったりコネクタ不足で電気をパーツに供給できなかったりします。ですから最低限抑えておかなければならない購入の際の注意点を紹介します。

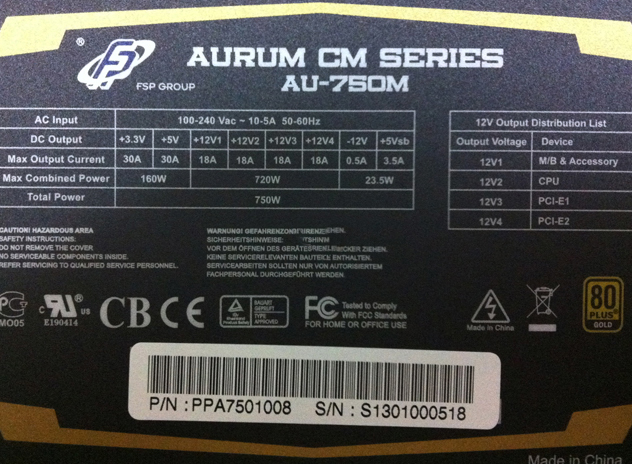

電源ユニットを購入するときの最重要ポイントは、やはりワット数（W）だと思います。特に初心者の方にとっては最大の指標となります。

まず最初のポイントとしては、既存のワット数が700Wの電源だとして、新しく交換用に買う電源のワット数が500Wというような、既存の電源を下回るWを購入するというのは基本やめたほうが良いでしょう。

ただし、これは完全NGではないです。

例えば700Wの電源を積んでいたとしても、各パーツに対して合計700Wギリギリまでの電力を供給している訳ではありませんから、500Wでも動くパターンもあるでしょう。大体のパソコンがそうかもしれません。

しかし、電源というのは700Wあったとしても、単純にこの700Wから引き算のようにグラフィックボードに250W、CPUに120W、光学ドライブに何W、拡張カードに何W…、という電源の供給方法を取っている訳ではありません。

実は電源ユニットの仕組みというのは、家庭用の電源を様々な種類の（系統と呼びます。）電圧に変えて各パーツに送っています。

そして、パーツ毎に送ることが出来る電圧は決まっているのです。ですから、単純に700Wの引き算ではない、ということなのです。

ここからはちょっと難しい話になるので、もっと詳しく知りたい方は「電源ユニットの選び方」を参考にして下さい。電源のスペックの見方について詳しくまとめてあります。

面倒だ、という方は難しいことを考えずに既存の電源のWを上回る電源を買えば、99%オッケーです。

この根拠というのは、自作したパソコンでもない限り、各メーカーやブランドが販売している、標準で構成しているパソコンに積まれている電源のワット数は、しっかりと推奨ワット（しっかりとゆとりを考えたワット数）をクリアしている電源を搭載しているからです。

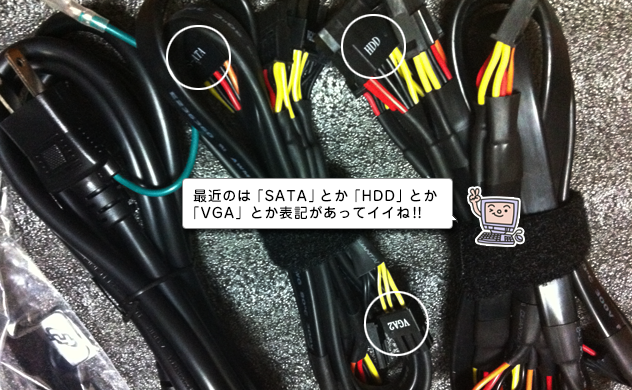

電源ユニットからは色々なコネクタが出ていて、これらを各パーツに正しく接続する必要があります。コネクタはピンで構成されていて、4ピンと言えばいわゆる接続の為の「穴」が4つという事です。

このコネクタの話はワット数とは別の話で、スペックというよりも、パソコンの用途が変化したり増えたりした場合に役に立つ知識です。

例えば、今のグラフィックボードには補助電源と言って、昨今のボードの消費電力の増大に対応するための補助的な電力供給を必要とする場合があります。

せっかくハイエンドなグラボをゲットしたのに、この補助電源の供給元（コネクタ）が無いので動作しない…、なんてことも可能性としてあります。

ビジュアル	名称	説明

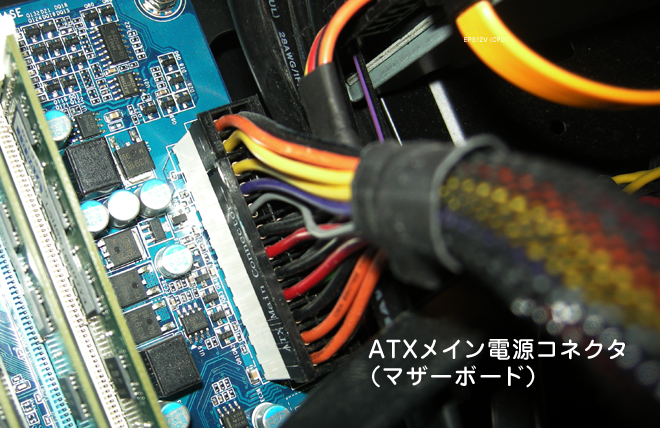

	ATXメイン電源コネクタ	マザーボードに繋ぐ＋12Vのコネクタ。20ピンタイプと24ピンタイプ、24ピンの分離タイプ（20ピン＋4ピンに分かれてる）があります。

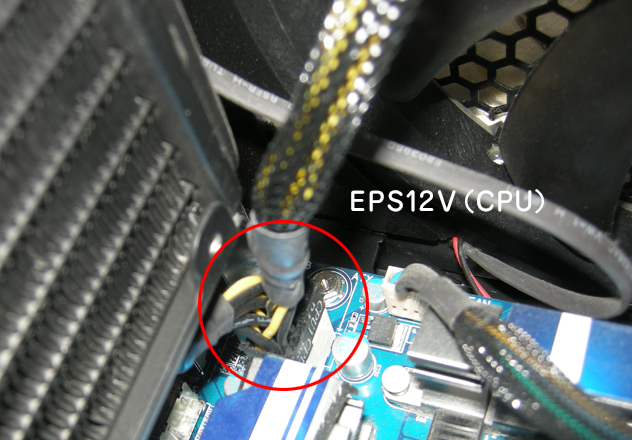

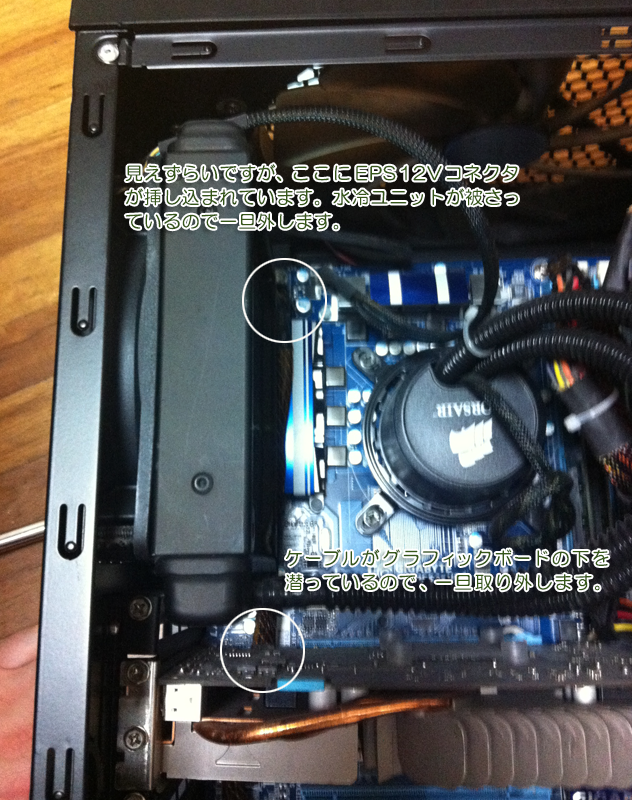

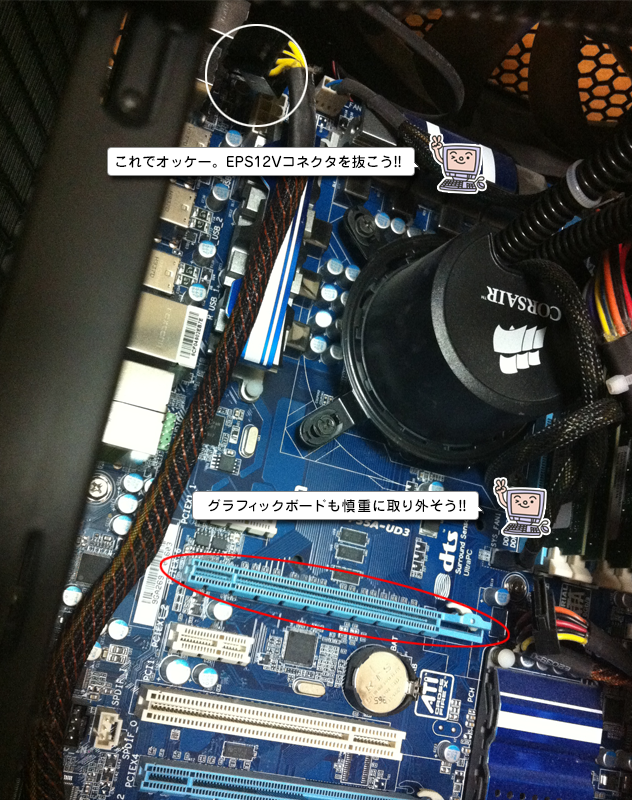

	ATX12Vコネクタ	CPUに電源を供給する+12Vのコネクタ。上のATXメインコネクタとは独立した出力系統になっています。基本は4ピンですが、
	PCI-EXPRESS用6ピン	グラフィックボードに接続します。これがいわゆる補助電源というやつです。
	PCI-EXPRESS用8（6＋2）ピン	グラフィックボードに接続します。6ピンと8ピンを兼ねていて、グラフィックボード側の6ピン、8ピンの差込口に合わせて使い分けます。

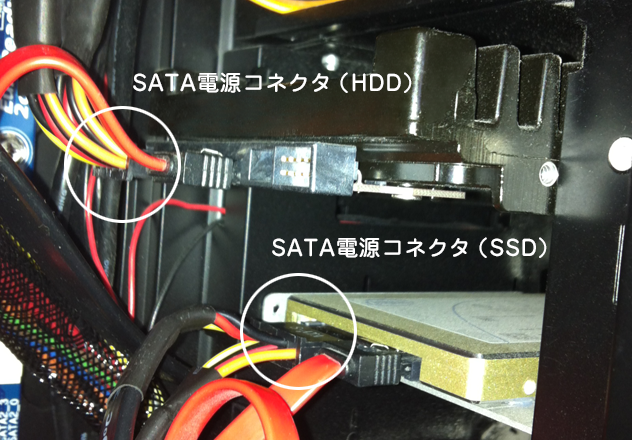

	SATA電源コネクタ	SATA規格の光学ドライブやHDD、SSDなどのパーツに接続する15ピンのコネクタです。ひとつの電源に複数個、芋づる状態であります。
	汎用4ピン（ペリフェラルパワーコネクタ）	IDE規格の光学ドライブやHDDなどのパーツに接続します。SATA以前に主流だったひと昔前のコネクタです。これも芋づる。最近は殆ど見ません。
	フロッピードライブ用4ピン	フロッピードライブに接続します。これも最近はほとんど見ませんね。
